Гидротолкатели серии ELHY EB
Помимо различных областей применения подъемно-транспортного оборудования в общем машиностроении основной областью его применения можно считать также имеющиеся на рынке промышленные тормозные механизмы. Возникающие в этой связи проблемы с приводными и тормозными механизмами можно решать как с помощью все еще актуальных сегодня барабанных и двухколодочных тормозных механизмов, так и с помощью промышленных дисковых тормозных систем.
- Бренд: EMG
Подробнее
Технические характеристики
Тип, TGL 35868 | номинальное усилие [Н] | номинальный ход [мм] | Потребляемая мощность [Вт] | Потребление тока [А] при 400 В пост. тока, 50 Гц | Частота переключения [ц/ч] в режиме работы S3 | Вес [кг] |
|---|---|---|---|---|---|---|
| EB 12/... | 220 | 50 | 160 | 0,4 | 2000 | 12 |
| EB 20/... | 300 | 50 | 180 | 0,4 | 2000 | 11 |
| EB 50/... | 500 | 50 - 100 | 200 | 0,4 | 2000 | 14 - 15 |
| EB 80/... | 800 | 60 - 160 | 300 | 0,5 | 2000 | 19 - 26 |
| EB 125/... | 1250 | 60 - 160 | 400 | 0,7 | 2000 | 19 - 26 |
| EB 150/... | 1500 | 60 - 160 | 400 | 0,7 | 2000 | 19 - 26 |
| EB 250/... | 2500 | 60 - 160 | 500 | 0,9 | 2000 | 33 - 40 |
| EB 320/... | 3200 | 100 | 600 | 1,1 | 2000 | 40 |
| EB 630/... | 6300 | 120 | 850 | 1,6 | 240 | 45 |
Тип, DIN 15430 | номинальное усилие [Н] | номинальный ход [мм] | Потребляемая мощность [Вт] | Потребление тока [А] при 400 В пост. тока, 50 Гц | Частота переключения [ц/ч] в режиме работы S3 | Вес [кг] |
|---|---|---|---|---|---|---|
| EB 220-... | 220 | 50 | 160 | 0,4 | 2000 | 12 |
| EB 300-... | 300 | 50 | 180 | 0,4 | 2000 | 11 |
| EB 500-... | 500 | 60 - 120 | 200 | 0,4 | 2000 | 14 - 15 |
| EB 800-... | 800 | 60 - 120 | 300 | 0,5 | 2000 | 19 - 25 |
| EB 1250-... | 1250 | 60 - 120 | 400 | 0,7 | 2000 | 26 |
| EB 2000-... | 2000 | 60 - 120 | 500 | 0,8 | 2000 | 33 - 40 |
| EB 3000-... | 3000 | 60 - 120 | 600 | 0,9 | 2000 | 40 |
| EB 6300-... | 6300 | 120 | 850 | 1,6 | 240 | 45 |

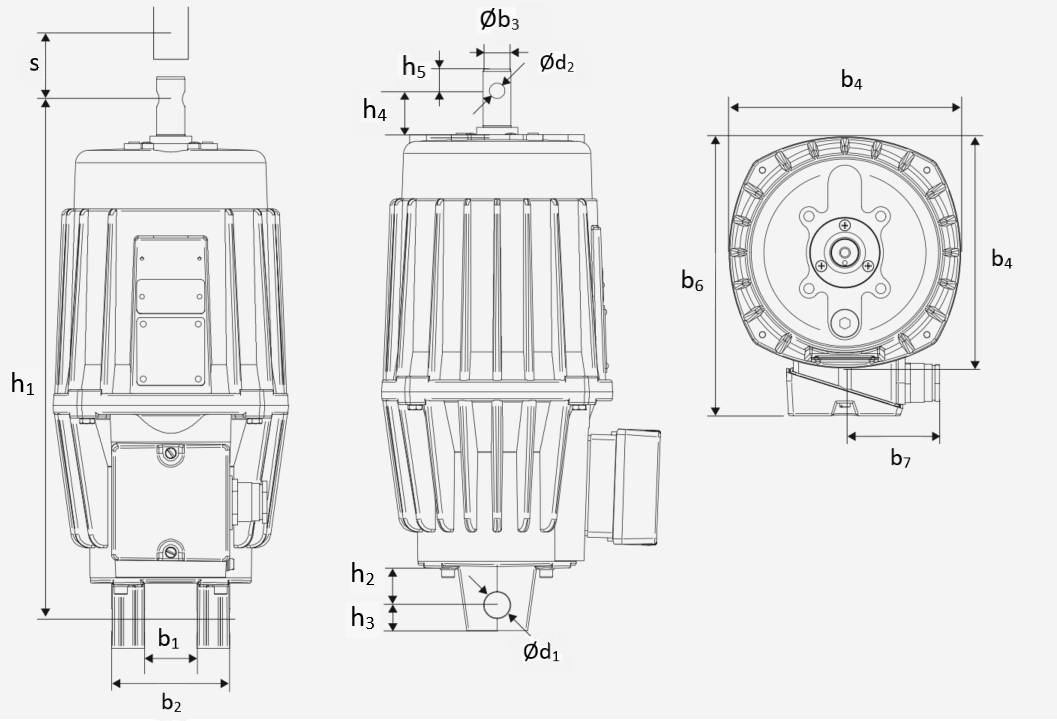

EB TGL 35868. Габаритные размеры
| Типоразмер | Тип | h1 +/-1 | s | b1 +2 | b2 +1 | b3 e8 | b4 | b6 | b7 | d1 +0,1 | d2 F9 | h2 | h3 +1 | h4 +/-1 | h5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0 | EB 12 -11) | 272 | 50 | - | - | 20 | 162 | 236 | 100 | 16,1 | 12 | - | - | 23 | 17 |
| EB 12 -22) | 286 | 50 | 40 | 80 | 20 | 162 | 236 | 100 | 16,1 | 12 | 20 | 16 | 23 | 17 | |
| EB 12 -33) | 314 | 50 | 40 | 80 | 20 | 162 | 236 | 100 | 16,1 | 12 | 38 | 16 | 23 | 17 | |
| 1 | EB 20 | 380 | 50 | 40 | 80 | 21,5 | 150 | 200 | 100 | 20,2 | 12 | 30 | 20 | 30 | 17 |
| 2 | EB 50 | 400 | 50 | 40 | 90 | 21,5 | 180 | 220 | 100 | 20,2 | 12 | 30 | 20 | 32 | 17 |
| EB 50 | 452 | 100 | 40 | 90 | 21,5 | 180 | 220 | 100 | 20,2 | 12 | 30 | 20 | 32 | 17 | |
| 3 | EB 80, 125, 150 | 458 | 60 | 40 | 90 | 27,5 | 208 | 232 | 100 | 20,2 | 16 | 30 | 25 | 36 | 21 |
| EB 80, 125, 150 | 573 | 160 | 40 | 90 | 27,5 | 208 | 232 | 100 | 20,2 | 16 | 30 | 25 | 36 | 21 | |
| 4 | EB 250 | 549 | 60 | 40 | 90 | 35,5 | 250 | 265 | 100 | 20,2 | 20 | 30 | 25 | 36 | 25 |
| EB 250 | 660 | 160 | 40 | 90 | 35,5 | 250 | 265 | 100 | 20,2 | 20 | 30 | 25 | 36 | 25 | |
| EB 320 | 660 | 100 | 40 | 90 | 35,5 | 250 | 265 | 100 | 20,2 | 20 | 30 | 25 | 36 | 25 | |
| 5 | EB 630 | 660 | 120 | 40 | 90 | 35,5 | 250 | 265 | 100 | 20,2 | 20 | 30 | 25 | 36 | 25 |
